ダイヤ コスモビット

正逆両リードの外周刃が被削材両表面の「バリ」や「カケ」の発生を抑制します。また、高品質のダイヤモンドチップを採用したため、抜群の耐久性を発揮します。切屑の排出が良好なため、材料に「ヤケ」をおこさず垂直突込み加工ができます。

お問い合わせ カタログ・資料
用途 木質系ボード類を基材とした各種表面化粧貼材料のルーター加工
適応機械 NCルーター
適応材料 木質系材料
材質 ダイヤ

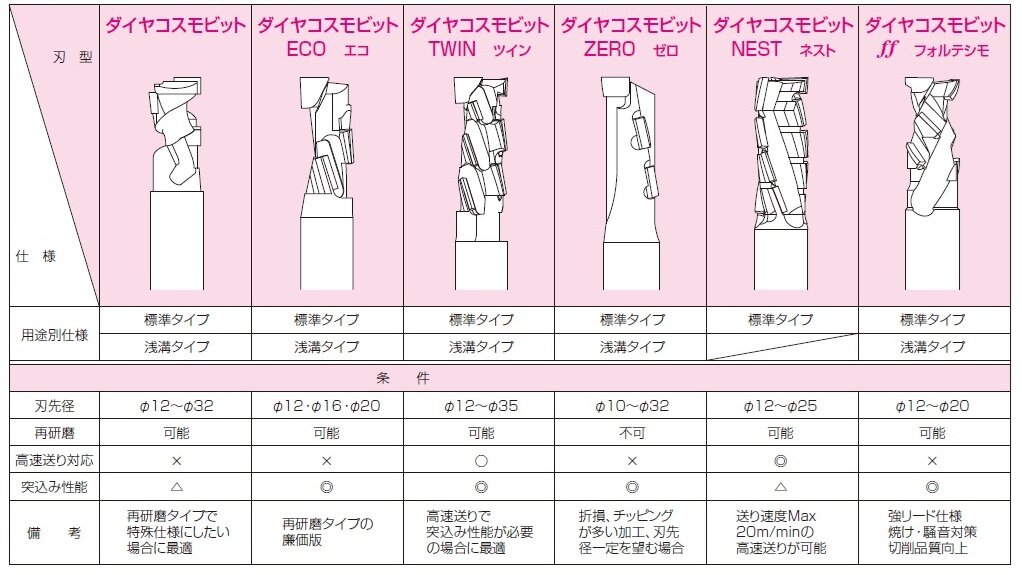

ダイヤ コスモビット 選択表


代表寸法

表全体が表示されない場合は、横にスクロールしてご覧ください。

軸径
(φd)
刃径
(φD)
全長
(L)
刃長
(l)
刃数
(P)
材質 製品コード(№)
12 12 70 10 1+1 ダイヤ 890-0000-350
12 12 80 20 1+3 ダイヤ 890-1242-350
16 16 80 21.5 1+3 ダイヤ 890-1648-350
16 16 95 32.5 1+5 ダイヤ 890-1705-350
16 16 100 40 1+6 ダイヤ 890-1755-350
20 20 95 33 1+4 ダイヤ 890-2068-350
  • ドアの蝶番、浅い溝や浅い座ぐり2.5mm~5.5mmの溝加工には、「 浅溝用コスモビット」をご使用下さい。
  • 蝶番及び浅座ぐり等の「浅溝用コスモビット」は、全長は標準タイプと同じですが、刃長のみ3mm短くなります。
  • 上記製品は右回転用です。左回転用は別途製作を承ります。
  • ダイヤコスモビットは安全上刃長に制限があります。詳しくは営業担当者におたずね下さい。
