ダイヤ V‐tech
| 用途 | 低圧、高圧メラミンや紙・突板化粧貼りパーティクルボードやＭＤＦの仕上げ切断 |
|---|---|

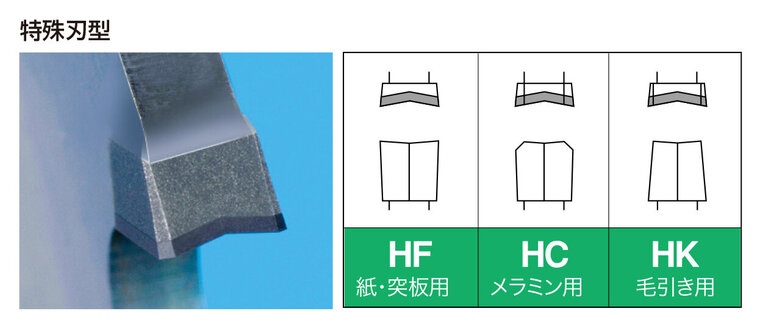

| 刃型 | HF・HC・HK |
| 適応材料 | 木質系材料 |
| 材質 | ダイヤ |
メラミン貼り用
※表全体が表示されない場合は、横にスクロールしてご覧ください。
| 外径 (D) |
刃厚 (T1) |
本体厚 (Ｔ2) |
穴径 (d) |
歯数 (Z) |
材質 | 製品コード（№） |
|---|---|---|---|---|---|---|
| 100/120 | 2.8-(3.8) | 2.2 | 18 | ダイヤ | 699‐0000‐350 | |
| 180/200 | 4.4-(5.4) | 3.3 | 30 | ダイヤ | 699‐0000‐350 | |
| 180/200 | 4.8-(5.8) | 3.5 | 30 | ダイヤ | 699‐0000‐350 | |
| 303 | 3.2/3.0 | 2.2/2.0 | 50 | ダイヤ | 699‐0000‐350 | |
| 305 | 3.2/3.0 | 2.2/2.0 | 50 | ダイヤ | 699‐0000‐350 | |
| 320/330 | 3.2/3.0 | 2.2/2.0 | 50 | ダイヤ | 699‐0000‐350 | |
| 355 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 380 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 400 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 405 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 420 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 450 | 4.8 | 3.5 | 60 | ダイヤ | 699‐0000‐350 | |
| 455 | 4.8 | 3.5 | 60 | ダイヤ | 699‐0000‐350 |
紙/突板貼り用
※表全体が表示されない場合は、横にスクロールしてご覧ください。
| 外径 (D) |
刃厚 (T1) |
本体厚 (Ｔ2) |
穴径 (d) |
歯数 (Z) |
材質 | 製品コード（№） |
|---|---|---|---|---|---|---|
| 100/120 | 2.8-(3.8) | 2.2 | 18 | ダイヤ | 699‐0000‐350 | |
| 180/200 | 4.5 | 3.3 | 30 | ダイヤ | 699‐0000‐350 | |
| 180/200 | 4.9 | 3.5 | 30 | ダイヤ | 699‐0000‐350 | |
| 303 | 3.2/3.0 | 2.2/2.0 | 50 | ダイヤ | 699‐0000‐350 | |
| 305 | 3.2/3.0 | 2.2/2.0 | 50 | ダイヤ | 699‐0000‐350 | |
| 320/330 | 3.2/3.0 | 2.2/2.0 | 50 | ダイヤ | 699‐0000‐350 | |
| 355 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 380 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 400 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 405 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 420 | 4.4 | 3.3 | 60 | ダイヤ | 699‐0000‐350 | |
| 450 | 4.8 | 3.5 | 60 | ダイヤ | 699‐0000‐350 | |
| 455 | 4.8 | 3.5 | 60 | ダイヤ | 699‐0000‐350 |
注）チップ仕上がり高さは、5.0mmを確保しています。また、チップの剛性（耐欠損性向上）を高めるために厚み3.2mmのブランクを使用しています。
上記以外の仕様については、特殊扱いとします。
